2025年，智能穿戴市场自开年以来呈现”百镜齐放”的态势。瞬拍/防抖技术与眼镜的结合，带来了全新的第一视角影像录制体验；云端AI大模型的接入，带来了音&视的融合交互；微型化、低功耗的设计也不断优化佩戴体验。高清智能、轻便时尚的AI眼镜，给用户带来了更多产品畅想，也对芯片方案提出了更高要求。【全志新一代V821智慧视觉芯片】的量产正当其时。
全志V821芯片具备优秀的高清图像及视频处理能力，满足AI眼镜低功耗和微型化设计的需求，并提供AI眼镜定制化软件方案包，助力合作伙伴实现产品快速落地。目前，基于全志V821「慧眼」解决方案的AI眼镜已完成客户首发，于4月18日亮相香港电子展，并正式开始销售。

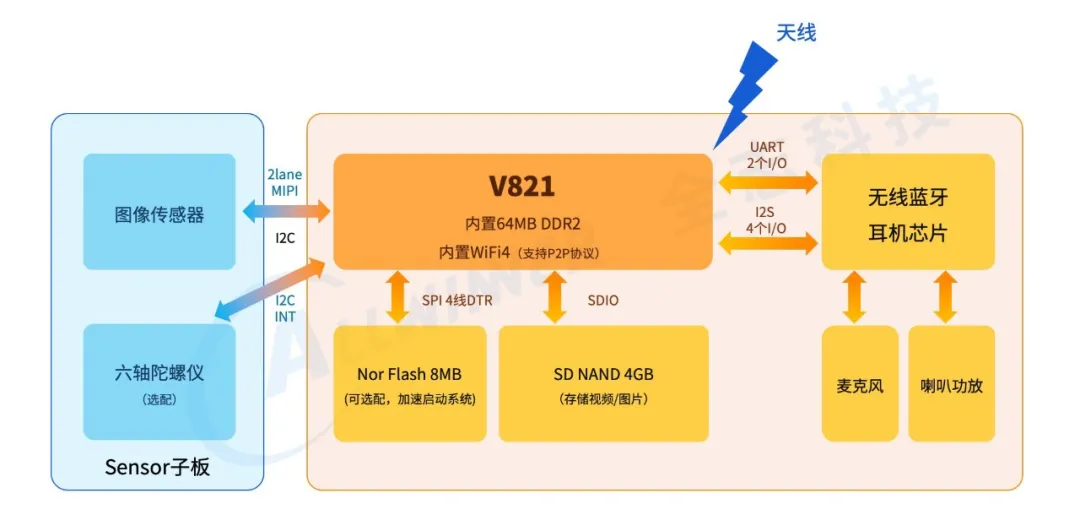

全志V821架构优势
全志V821凭借芯片高集成/小型化特点，为客户提供灵活高效的解决方案：
- 发挥蓝牙芯片成熟产业链优势，V821灵活适配各类蓝牙耳机方案，在蓝牙配置上提供更多选择，同时基于蓝牙可穿戴芯片，可无缝拓展显示等功能；
- 在高清图片/视频传输时，V821高速总线可直接通过内置Wi-Fi将高清视频及图片发送到手机，进一步节省功耗来延长续航时间；
- V821内置了低功耗内存，除传统方案外，可以选择更高性价比的SD NAND等存储，进一步降低综合成本。
全志V821「慧眼」AI眼镜解决方案

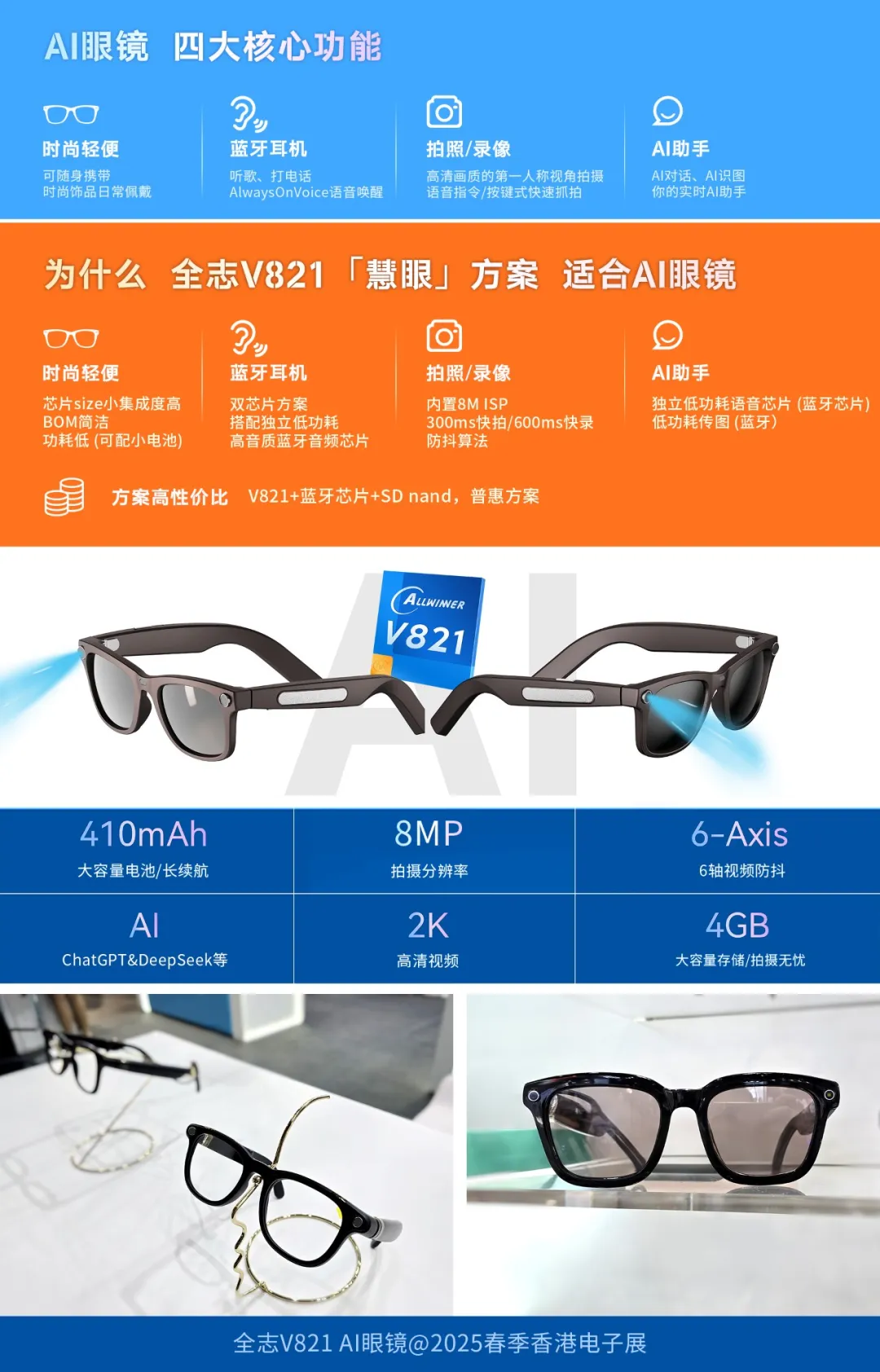

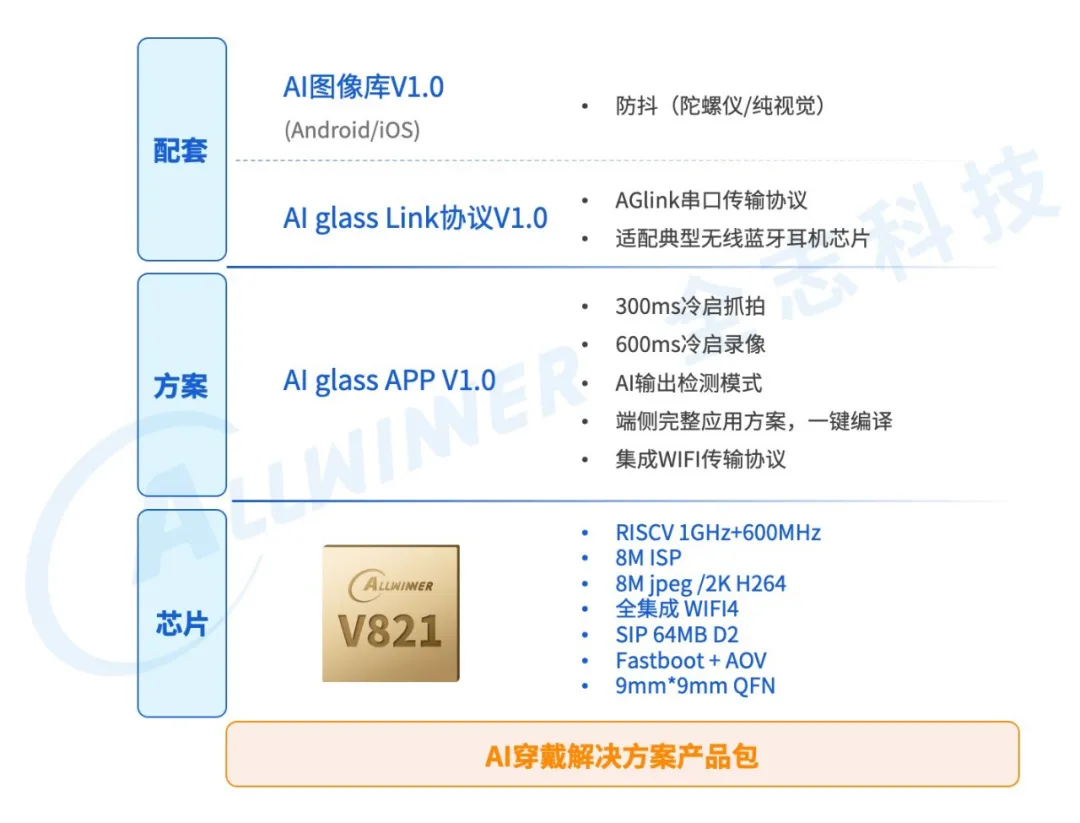

基于V821芯片的性能优势和规格特点，全志在基础产品包上，融合积累多年的运动相机图像处理技术，提供了一套满足AI眼镜架构的产品包，包括芯片层、方案层和资源层，助力AI眼镜在内的视觉穿戴类产品快速拓展落地。
芯片层
大小核协同，毫秒级冷启动
最快300ms进入拍照，600ms进入录制，满足AI眼镜快速抓拍需求。
低内存高像素，视频帧融合处理
可在64MB内存下实现典型500万~800万图像传感器接入及拍照、1080P~2K视频录制，并支持陀螺仪低延迟封装对齐视频帧，便于手机侧融合处理。
低功耗，长续航
典型1080P30帧视频拍摄场景，芯片平均功耗为283~295mW。
定制化ISP，更适合AI眼镜针对眼镜搭载的1/4~1/5寸小型图像传感器及小光圈等特点，结合专业级ISP针对性调优。
下图为V821搭配对应传感器模组的户外实拍效果图：
方案层
硬件参考

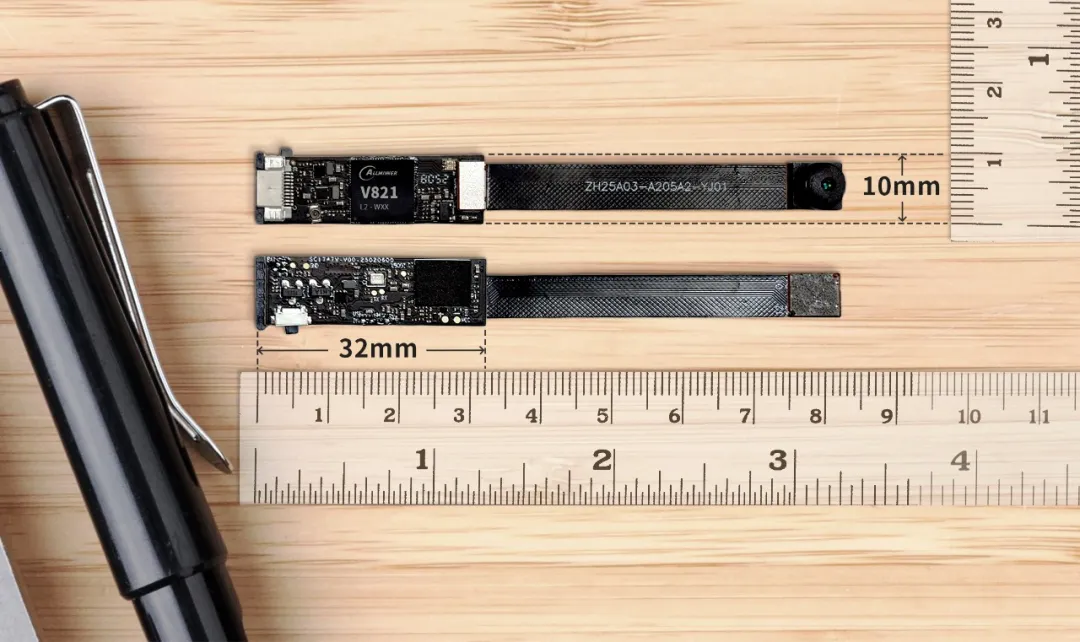

针对典型AI眼镜硬件需求，全志提供完整的V821硬件验证参考设计及原型开发评估板，并预留接口，可自由组合后端蓝牙芯片，用于前期原型快速开发调试。
软件应用
针对拍照、视频录制、照片及音视频文件保存、文件传输、AI识图等9种典型业务场景，可一键编译出典型场景固件，快速实现与蓝牙芯片联调。并在后续提供完整Linux应用源码，便于二次开发，拓展各类差异化视觉穿戴产品。
协议配套针对SoC与蓝牙芯片高效联调需求，基于UART/I2S等接口实现了完整通信协议，并提供RTOS源码便于客户在蓝牙芯片侧进行移植，协议兼顾实时高性能与灵活拓展。
资源层核心外围元器件
针对AI眼镜产品形态常用的摄像头、存储等物料，均已完成适配，包括：格科微500万图像传感器，索尼800万图像传感器，恒烁、芯天下等存储器件。更多型号结合需求在持续适配中。算法配套层
全志配套不仅提供基础手机防抖算法的处理库，也可协助对接第三方防抖算法库，便于合作伙伴基于原有手机APP快速整合防抖效果。未来还将升级更多图像视频处理增强功能。
新一代支持1200万~2000万拍照、4K视频录像的【V881系列芯片】将在2025年下半年亮相；V881芯片方案还可在V821穿戴解决方案上无缝衔接升级，进一步助力合作伙伴持续提升产品体验，为AI智能眼镜市场提供更丰富完整的方案选择。
